設備紹介

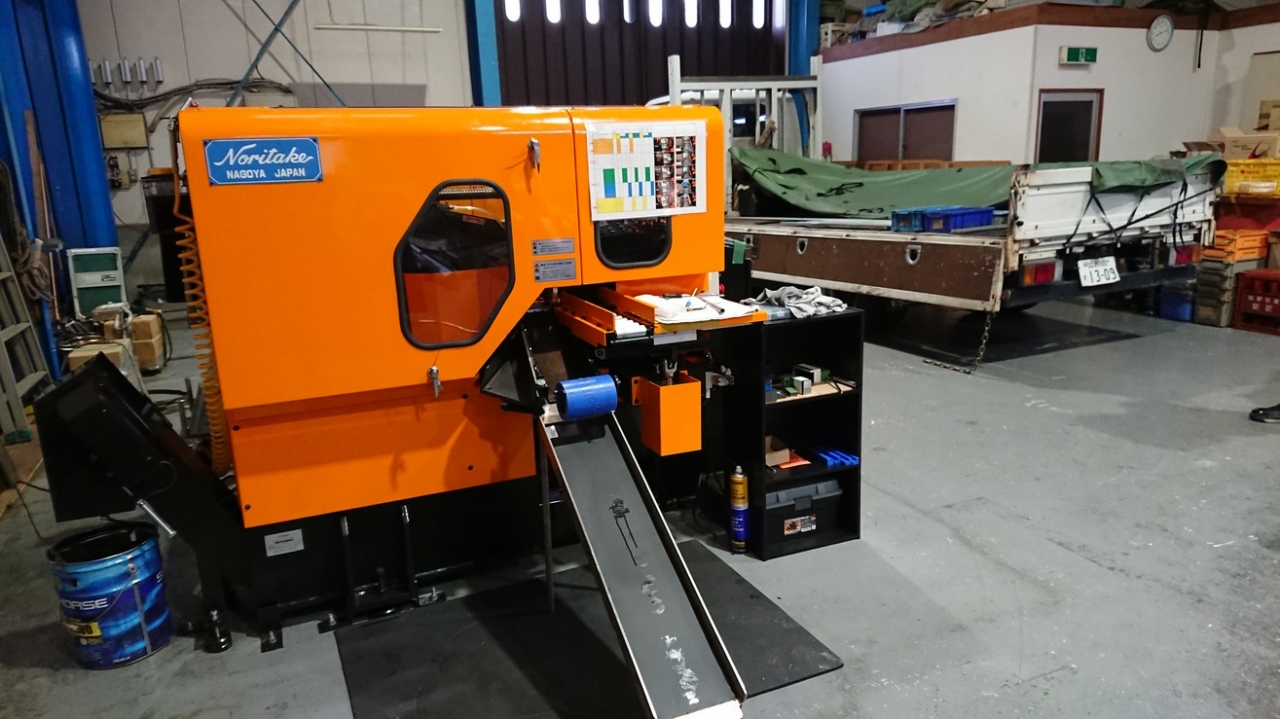

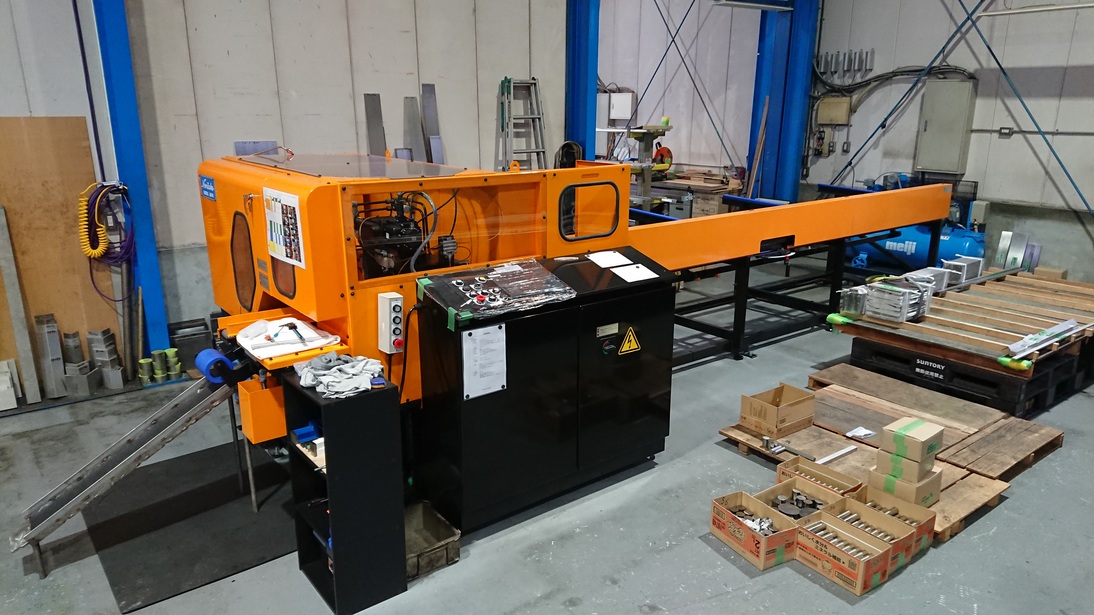

Noritake製 超硬丸鋸切断機 NCS-5/100型
業界最高速クラスのスピードと高精度の切断が可能！
| 装置主仕様 | ||
|---|---|---|
| 切断機本体 | 鋸仕様 | NCS-5/100型 1 台1 式 |
| 鋸駆動電動機 | 外径、内径、刃厚 ф360×ф40×t2.5～2.6mm 刃数 60刃～160刃 | |
| 鋸回転数 | AC15kW 4P 50～60 min -1 (インバータ制御） | |
| 鋸送り駆動 | ACサーボモーター＋ボールネジ | |
| 材料クランプ | 縦、横クランプ（油圧駆動） | |
| 定寸送り駆動 | ACサーボモーター＋ボールネジ | |
| 切削液 | オイルミスト噴霧方式 | |
| 油圧制御装置 | 本体の運転に必要な制御機器を具備します。 油圧タンク 30Liter 、作動油 ISO VG32、 油圧機器 NACHI 、 圧力 5MPa 、 等 | |
| 端材当切り | 切断範囲 51～600mm 材料径 ф15～ф100 | |
| 給材台 | 傾斜台ストック能力 | ф20～ф100 mm X L6,000mm 最大積載量約 2 t ф15～ф20未満は、1 本毎に手載せ |
| キックイン装置 | 油圧CYL. 駆動 | |
| サイジング方式 | 手動ハンドル方式 | |
| 使用可能材料長さ | 3,000mm～6,000mm | |
| 長尺搬出装置（傾斜式） | 搬送可能長さ | ф15～ф100 mm X L200-600mm 200mm以上の製品及び端材が搬出装置に排出されます。 |
| 基本仕様 | ||
|---|---|---|
| 被切断材料 | 材 質 | ステンレス鋼 |
| 母材長さ | 3,000mm ～ 6,000mm (自動給材） | |
| 材料幅 | 丸棒 ф15～ф100mm FB 厚み 3～80mm FB 幅 20～80mm L アングル 厚み 3～12mm L 幅 30～75mm CLチャンネル 3～6mm CL幅 40x80 50x100mm | |
| 切断長 | 10mm～4000mm | |
| 先端切長さ | 15～99mm | |
| 温 度 | 常温 | |
| 直角度 | 斜断精度0. 5mm/ф100mm 以内 | |
| 曲り | 鼻曲りの無い事、3mm/m、3mm/全長以下 | |
| 後端材長さ | 75mm + 鋸厚み(2.5 mm～2.6mm) +設定切断長さ以下 フラットバーを束ねて切断する場合は、母材長さの差で端材の長さが変わります。 | |
| ユーティリティ | 電 源 | AC200V 3ф 60Hz |
| 電源容量 | 30kVA | |
| 圧縮空気源 | 0.5MPa 約800L/min(大気圧） | |
フレキシブルカットバンドソーマシン HFA-400
NCプログラム切断機能搭載
一段と自動化したフレキシブル・カット
| 切断能力 | 最大 mm | □（幅）415×（高さ）415 ○Φ420 | |
|---|---|---|---|
| タンク容量 | 油圧用 L 切断油用 L | 40 120 | |
| ブレード | サイズ mm 速度 m/min | （幅）34×（厚さ）1.1×（長さ）4570 15~90(50Hz)・17~90(60Hz) | |
| 本体・送りバイス | 送りストローク 残材長さ | 500 （1ストローク） | |
| 主要 電動機 | プレード用 油圧用 | 5.5-4 200V 50/60Hz
| |
| 本体許容 積載質量 | Kg | 2500 | |
| マシン 本体質量 | Kg | 2200 | |
| 受電容量 | kVA | 11 | |
アマダ HFA-300
一体型コンソール …可動部にあった操作盤が制御と制御盤と一体化して、
主要な操作を手元で操作、メンテナンス性も向上
| NCプログラム機能 | 切断方法・個数が自由に入力できます。 入力容量は９９種類。またトラブル時には エラーコードを表示。 | |
|---|---|---|
| 手元照明 | 鋸刃近くの操作が確実に行えます。 | |
| 自動先端位置決め （オプション） | ＣＮＣバンドソーで大好評の機能をオプション設定。 スケール合わせ操作が不要。 | |
| ダイレクトドライブ （HFA300） | アマダ独自の遊星減速機を採用、 動力の伝達効率を高めスムーズな鋸刃走行。 | |
フレキシブルカットバンドソーマシン HFA-250/400
一体型コンソール …可動部にあった操作盤が制御盤と一体化して、
主要な操作が手元で操作、電気的なメンテナンス性も一段と向上
| NCプログラム機能 | 切断方法・個数が自由に入力できます。 |
|---|---|
| 手元照明 | ブレード近くの操作が確実に行えます。 |
| 自動先端位置決め（オプション） | ＣＮＣバンドソーで大好評の機能をオプション設定。 スケール合わせ操作が不要。 |
| ブレード幅ワイド （オプション） | 幅広サイズにすることで、切断スピードを一段とアップさせることができます。 HFA-400 ： ブレード幅を34mm → 41mm |
